| Losa de viguetas y tablero estructural de madera | ||
| EMF020 | Losa de viguetas y tablero estructural de madera | |
|
Losa tradicional con un intereje de 60 cm, compuesto por viguetas de madera aserrada de pino, de 70x70 mm de sección, con acabado cepillado colocadas mediante apoyo sobre elemento estructural; tablero estructural de partículas de madera para uso en ambiente seco, de 30 mm de espesor, fijado con tornillos de cabeza avellanada, de acero al carbono; membrana impermeabilizante bicapa de 5 mm de espesor, formada por una lámina superior bituminosa fonoabsorbente y una lámina inferior de fieltro de poliéster, sellada con cinta autoadhesiva, de polietileno, con adhesivo acrílico sin disolventes, armadura de polietileno y película de separación de papel siliconado, de 0,34 mm de espesor y 60 mm de anchura, desolidarización con banda perimetral autoadhesiva desolidarizante, de espuma de polietileno de celdas cerradas, de 4 mm de espesor y de 150 mm de anchura, de color gris, y malla electrosoldada tipo 6x6 10/10 de acero Grado 70, con barras separadas 15,24x15,24 cm de Ø 3,43 mm, en capa de compresión de 4 cm de espesor de concreto liviano HL-25/B/10/XC2, densidad entre 1200 y 1500 kg/m³, (cantidad mínima de cemento 275 kg/m³), premezclado, y vaciado con balde concretero; apuntalamiento y desapuntalamiento de las viguetas. Incluso conectores para losa de madera y concreto, alambre de atar, separadores, elementos de atado de viguetas y vigas de amarre perimetrales de planta y huecos. | ||
Precio |
|
Exportación |
 |
CONCEPTO DE OBRA EMF020: LOSA DE VIGUETAS Y TABLERO ESTRUCTURAL DE MADERA.
CARACTERÍSTICAS TÉCNICAS

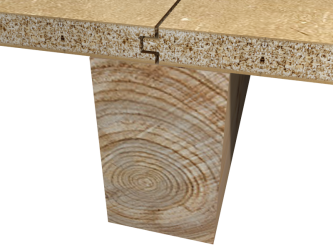

Losa tradicional con un intereje de 60 cm, compuesto por viguetas de madera aserrada de pino, de 70x70 mm de sección, con acabado cepillado colocadas mediante apoyo sobre elemento estructural; tablero estructural de partículas de madera para uso en ambiente seco, de 30 mm de espesor, fijado con tornillos de cabeza avellanada, de acero al carbono; membrana impermeabilizante bicapa de 5 mm de espesor, formada por una lámina superior bituminosa fonoabsorbente y una lámina inferior de fieltro de poliéster, sellada con cinta autoadhesiva, de polietileno, con adhesivo acrílico sin disolventes, armadura de polietileno y película de separación de papel siliconado, de 0,34 mm de espesor y 60 mm de anchura, desolidarización con banda perimetral autoadhesiva desolidarizante, de espuma de polietileno de celdas cerradas, de 4 mm de espesor y de 150 mm de anchura, de color gris, y malla electrosoldada tipo 6x6 10/10 de acero Grado 70, con barras separadas 15,24x15,24 cm de Ø 3,43 mm, en capa de compresión de 4 cm de espesor de concreto liviano HL-25/B/10/XC2, densidad entre 1200 y 1500 kg/m³, (cantidad mínima de cemento 275 kg/m³), premezclado, y vaciado con balde concretero; apuntalamiento y desapuntalamiento de las viguetas. Incluso conectores para losa de madera y concreto, alambre de atar, separadores, elementos de atado de viguetas y vigas de amarre perimetrales de planta y huecos.
CRITERIO DE MEDICIÓN EN PROYECTO
Superficie medida en verdadera magnitud desde las caras exteriores de las vigas de amarre del perímetro, según documentación gráfica de Proyecto, deduciendo los huecos de superficie mayor de 6 m².
CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LOS CONCEPTOS DE OBRA
DEL SOPORTE.
El contenido de humedad de la madera será el de equilibrio higroscópico antes de su utilización en obra.
AMBIENTALES.
Se suspenderán los trabajos de vaciado cuando llueva con intensidad, nieve, exista viento excesivo, una temperatura ambiente superior a 40°C o se prevea que dentro de las 48 horas siguientes pueda descender la temperatura ambiente por debajo de los 0°C.
DEL CONTRATISTA.
Dispondrá en obra de una serie de medios, en previsión de que se produzcan cambios bruscos de las condiciones ambientales durante el vaciado o posterior periodo de fraguado, no pudiendo comenzarse el vaciado de los diferentes elementos sin la autorización por escrito del director de la ejecución de la obra.
PROCESO DE EJECUCIÓN
FASES DE EJECUCIÓN.
Preparación del perímetro de apoyo de las viguetas. Replanteo y colocación en seco de las viguetas. Colocación de los tableros. Apuntalamiento. Resolución del apoyo sobre el elemento estructural. Colocación de un entramado de largueros de madera, ensamblados en los cruces de las viguetas. Nivelación. Apoyo y fijación de los tableros. Colocación de la membrana impermeabilizante. Colocación de la banda desolidarizadora. Atornillado de los conectores para losa de madera y concreto. Colocación de la malla electrosoldada con separadores homologados. Vaciado y compactación del concreto. Regleado y nivelación de la capa de compresión. Curado del concreto. Desapuntalamiento.
CONDICIONES DE TERMINACIÓN.
El conjunto será estable, tendrá trabazón propia y con los elementos de apoyo y transmitirá correctamente las cargas a la estructura. El acabado superficial será el adecuado para el posterior tratamiento de protección.
CONSERVACIÓN Y MANTENIMIENTO.
Se evitará la actuación sobre el elemento de acciones mecánicas no previstas en el cálculo.
CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO
Se medirá, en verdadera magnitud, desde las caras exteriores de las vigas de amarre del perímetro, la superficie realmente ejecutada según especificaciones de Proyecto, deduciendo los huecos de superficie mayor de 6 m². Se consideran incluidos todos los elementos integrantes de la losa señalados en los planos y detalles del Proyecto.
