CONCEPTO DE OBRA IFD010: GRUPO DE PRESIÓN PARA EDIFICIOS.

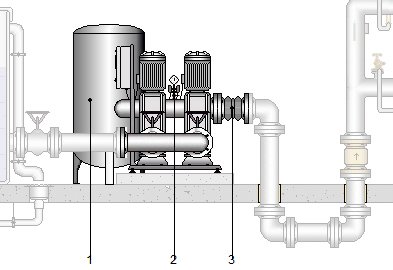

CARACTERÍSTICAS TÉCNICAS
Grupo de presión, formado por 3 bombas centrífugas electrónicas de 4 etapas, verticales, con rodetes, difusores y todas las piezas en contacto con el medio de impulsión de acero inoxidable, conexión en aspiración de 2", conexión en impulsión de 2", cierre mecánico independiente del sentido de giro, unidad de regulación electrónica para la regulación y conmutación de todas las bombas instaladas con variador de frecuencia integrado, con pantalla LCD para indicación de los estados de trabajo y de la presión actual y botón monomando para la introducción de la presión nominal y de todos los parámetros, memoria para historiales de trabajo y de fallos e interface para integración en sistemas GTC, motores de rotor seco con una potencia nominal total de 3,3 kW, 3770 r.p.m. nominales, alimentación trifásica (400V/50Hz), con protección térmica integrada y contra marcha en seco, protección IP55, aislamiento clase F, vaso de expansión de membrana de 8 l, válvulas de corte y antirretorno, presostato, manómetro, sensor de presión, bancada, colectores de acero inoxidable. Incluso tubos entre los distintos elementos y accesorios. Totalmente montado, conexionado y puesto en marcha por la empresa instaladora para la comprobación de su correcto funcionamiento. Sin incluir la instalación eléctrica.
CRITERIO DE MEDICIÓN EN PROYECTO
Número de unidades previstas, según documentación gráfica de Proyecto.
CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LOS CONCEPTOS DE OBRA
DEL SOPORTE.
Se comprobará que su situación se corresponde con la de Proyecto y que la zona de ubicación está completamente terminada.
PROCESO DE EJECUCIÓN
FASES DE EJECUCIÓN.
Replanteo. Fijación del tanque. Colocación y fijación del grupo de presión. Colocación y fijación de tuberías y accesorios. Conexiones de la bomba con el tanque. Conexionado. Puesta en marcha.
CONDICIONES DE TERMINACIÓN.
La regulación de la presión será la adecuada.
CONSERVACIÓN Y MANTENIMIENTO.
Se protegerá frente a golpes y salpicaduras.
CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO
Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.
