UAI010

m

Parrilla longitudinal.

$ 195,57

Parrilla longitudinal de mampostería, de 200 mm de ancho interior y 400 mm de alto, con rejilla de acero galvanizado, carga de rotura 15 kN.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt10hmf100anb

m³

Concreto simple f'c=210 kg/cm² (3000 psi), clase de exposición F0 S0 P0 C0, tamaño máximo del agregado 25 mm (1" ASTM Nº 57), consistencia blanda, premezclado, según ACI 318.

0,858

125,14

107,37

mt04lma010b

Ud

Ladrillo cerámico macizo de elaboración mecánica para revestir, 25x12x5 cm.

74,000

0,34

25,16

mt08aaa010a

m³

Agua.

0,012

1,98

0,02

mt01arg005a

t

Arena de cantera, para mortero preparado en obra.

0,069

22,85

1,58

mt08cem000h

kg

Cemento gris en sacos.

14,172

0,19

2,69

mt08adt010

kg

Aditivo hidrófugo para impermeabilización de morteros u concretos.

0,146

1,58

0,23

mt11rej020a

Ud

Marco y rejilla de acero galvanizado, de 200 mm de ancho y 500 mm de longitud, para canaleta de 200 mm de ancho interior y 400 mm de alto, carga de rotura 15 kN.

2,000

12,43

24,86

mt11var120b

Ud

Sifón en línea de PVC, color gris, registrable, con unión macho/hembra, de 110 mm de diámetro.

0,200

54,95

10,99

Subtotal materiales:

172,90

2

Equipo y maquinaria

mq06hor010

h

Concretera.

0,035

1,77

0,06

Subtotal equipo y maquinaria:

0,06

3

Mano de obra

mo041

h

Albañil de obra civil.

1,567

8,13

12,74

mo087

h

Principiante de albañilería de obra civil.

1,175

5,14

6,04

Subtotal mano de obra:

18,78

4

Herramientas

%

Herramientas

2,000

191,74

3,83

Coste de mantenimiento decenal: $ 9,78 en los primeros 10 años.

Costos directos (1+2+3+4):

195,57

CONCEPTO DE OBRA UAI010: PARRILLA LONGITUDINAL.

CARACTERÍSTICAS TÉCNICAS

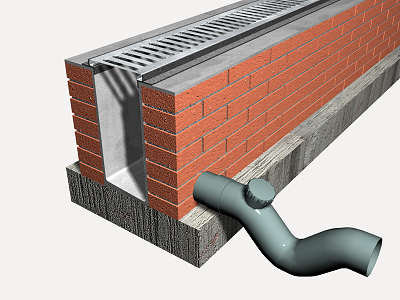

Formación de parrilla longitudinal con paredes de mampostería de ladrillo cerámico macizo, recibido con mortero de cemento, confeccionado en obra, dosificación 1:6, enfoscada y bruñida interiormente con mortero de cemento, confeccionado en obra, con aditivo hidrófugo, dosificación 1:3, con rejilla y marco de acero galvanizado, de 200 mm de ancho interior y 400 mm de alto, carga de rotura 15 kN, realizado sobre losa sobre relleno de concreto simple f'c=210 kg/cm² (3000 psi), clase de exposición F0 S0 P0 C0, tamaño máximo del agregado 25 mm (1" ASTM Nº 57), consistencia blanda de 15 cm de espesor. Incluso parte proporcional de piezas especiales, recibido, sifón en línea registrable colocado a la salida de la parrilla para garantizar el sello hidráulico, incluyendo el relleno del trasdós con concreto y sin incluir la excavación. Totalmente montado, conexionado a la red general de desagüe y probado.

CRITERIO DE MEDICIÓN EN PROYECTO

Longitud medida en proyección horizontal, según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LOS CONCEPTOS DE OBRA

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá frente a obturaciones y tráfico pesado.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá, en proyección horizontal, la longitud realmente ejecutada según especificaciones de Proyecto.
