CZZ010

m³

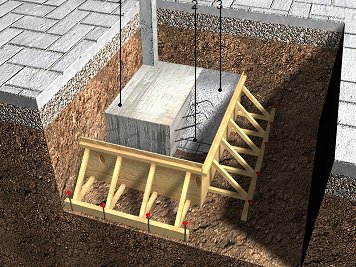

Recalce de fundación mediante su ampliación con viga de amarre perimetral de concreto armado, conservando su canto.

$ 183,96

Zunchado perimetral de concreto armado, de 50x40 cm de sección, realizado con concreto f'c=210 kg/cm² (3000 psi), clase de exposición F0 S0 P0 C0, tamaño máximo del agregado 25 mm (1" ASTM Nº 57), consistencia blanda, preparado en obra, y vaciado con medios manuales, y acero Grado 60 (fy=4200 kg/cm²), cuantía 30 kg/m³; para recalce de fundación existente, conservando su canto, realizado por bataches, en fases sucesivas.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt08ema100

m²

Sistema de cimbra recuperable de tableros de madera, para trabajos de recalce de fundación, de hasta 2 m de profundidad de la base de apoyo.

1,000

24,12

24,12

mt07aco020a

Ud

Separador homologado para fundaciones.

8,000

0,18

1,44

mt07aco110c

kg

Acero en varillas corrugadas, Grado 60 (fy=4200 kg/cm²), de varios diámetros, según ASTM A 615.

30,600

0,91

27,85

mt08var050

kg

Alambre galvanizado para atar, de 1,30 mm de diámetro.

0,120

1,47

0,18

mt08aaa010a

m³

Agua.

0,231

2,01

0,46

mt01arg000h

m³

Arena cribada.

0,616

19,78

12,18

mt01arg001hq

m³

Agregado grueso homogeneizado de tamaño máximo 25 mm (1" ASTM Nº 57).

0,924

25,66

23,71

mt08cem000h

kg

Cemento gris en sacos.

385,000

0,19

73,15

Subtotal materiales:

163,09

2

Equipo y maquinaria

mq06hor010

h

Concretera.

0,770

1,78

1,37

Subtotal equipo y maquinaria:

1,37

3

Mano de obra

mo043

h

Reforzador.

0,148

8,64

1,28

mo090

h

Principiante de reforzador.

0,222

5,46

1,21

mo113

h

Peón de albañilería.

1,298

4,99

6,48

mo112

h

Ayudante de albañilería.

1,359

5,09

6,92

Subtotal mano de obra:

15,89

4

Herramientas

%

Herramientas

2,000

180,35

3,61

Coste de mantenimiento decenal: $ 3,68 en los primeros 10 años.

Costos directos (1+2+3+4):

183,96

CONCEPTO DE OBRA CZZ010: RECALCE DE FUNDACIÓN MEDIANTE SU AMPLIACIÓN CON VIGA DE AMARRE PERIMETRAL DE CONCRETO ARMADO, CONSERVANDO SU CANTO.

MEDIDAS PARA ASEGURAR LA COMPATIBILIDAD ENTRE LOS DIFERENTES PRODUCTOS, ELEMENTOS Y SISTEMAS CONSTRUCTIVOS QUE COMPONEN EL CONCEPTO DE OBRA.

Dependiendo de la agresividad del terreno o la presencia de agua con sustancias agresivas, se elegirá el cemento adecuado para la fabricación del concreto, así como su dosificación y permeabilidad y el espesor de recubrimiento de las armaduras.

CARACTERÍSTICAS TÉCNICAS

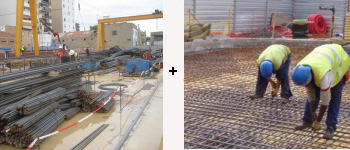

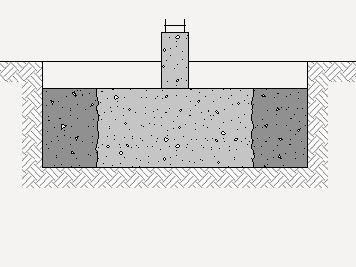

Formación de viga de amarre perimetral de concreto armado en fundación, por bataches, en fases sucesivas, de 50x40 cm de sección, realizado con concreto f'c=210 kg/cm² (3000 psi), clase de exposición F0 S0 P0 C0, tamaño máximo del agregado 25 mm (1" ASTM Nº 57), consistencia blanda, preparado en obra, y vaciado con medios manuales, y acero Grado 60 (fy=4200 kg/cm²), para corte, doblado y montaje de la armadura en el lugar definitivo de su colocación en obra, con una cuantía aproximada de 30 kg/m³; para recalce de fundación existente, que aumentará su sección conservando el mismo canto. Sin incluir excavación, entibación, relleno, compactación ni conexión con la fundación existente. Incluso parte proporcional de separadores, curado del concreto, montaje, desmontaje y retirada del sistema de cimbra y de todo el material auxiliar, una vez que la pieza estructural esté en condiciones de soportar los esfuerzos.

CRITERIO DE MEDICIÓN EN PROYECTO

Volumen medido sobre las secciones teóricas de la excavación, según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LOS CONCEPTOS DE OBRA

FASES DE EJECUCIÓN.

Limpieza y preparación de la superficie de contacto del concreto endurecido. Montaje del sistema de cimbra. Colocación de separadores y fijación de las armaduras. Preparación del concreto. Vaciado y compactación del concreto. Coronación y enrase de cimientos. Curado del concreto. Desmontaje y retirada del sistema de cimbra.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá el volumen teórico ejecutado según especificaciones de Proyecto, sin incluir los incrementos por excesos de excavación no autorizados.
