EMY230

Ud

Reparación de cabeza de vigueta de madera, mediante armaduras de fibra de carbono.

$ 607,01

Reparación de cabeza de vigueta de madera, eliminando el extremo deteriorado y macizándolo con 30 kg de mortero fluido de fraguado rápido, de dos componentes a base de resina epoxi, armado con 4 barras de fibra de carbono embebida en una matriz epoxi, MasterBrace BAR 165/2500 "BASF", de 8 mm de diámetro y 800 mm de longitud cada una, ancladas a la vigueta con resina epoxi-acrilato, libre de estireno, de altas resistencias, aplicada con boquilla de dosificación y mezcla automática en taladros realizados en la parte sana de la madera, previa imprimación de la superficie de madera con lechada del mismo mortero epoxi.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt08eup180

m

Film estirable transparente de 500 mm de ancho y 23 µ de espesor.

1,500

0,04

0,06

mt26reh100o

Ud

Cartucho de resina epoxi-acrilato, libre de estireno, de dos componentes, con dosificador y boquilla de mezcla automática, de 825 ml, para anclajes estructurales verticales y horizontales.

0,520

20,03

10,42

mt26reh350a

m

Barra de fibra de carbono embebida en una matriz epoxi, de 8 mm de diámetro, ligera, con superficie arenada para mejora de la adherencia, fabricada por pultrusión, para armado y refuerzo estructural.

3,200

82,34

263,49

mt09reh321a

kg

Mortero fluido de fraguado rápido, de dos componentes a base de resina epoxi, con endurecedor amínico, sin retracción, de elevada resistencia mecánica, impermeable al agua y con alta resistencia a los agentes químicos, para anclajes y rellenos.

31,500

6,82

214,83

mt08eva010c

m²

Sistema de cimbra recuperable para la ejecución de vigas de concreto para revestir, compuesto de: puntales metálicos telescópicos, sopandas metálicas y superficie de la cimbra de madera tratada reforzada con varillas y perfiles, entre 3 y 4 m de altura libre de planta.

1,000

30,74

30,74

Subtotal materiales:

519,54

2

Equipo y maquinaria

mq09sie010

h

Motosierra a gasolina, de 50 cm de espada y 2 kW de potencia.

0,355

3,36

1,19

Subtotal equipo y maquinaria:

1,19

3

Mano de obra

mo020

h

Albañil.

1,632

12,93

21,10

mo113

h

Peón de albañilería.

1,632

7,91

12,91

mo017

h

Carpintero.

1,883

13,14

24,74

mo058

h

Principiante de carpintero.

1,883

8,30

15,63

Subtotal mano de obra:

74,38

4

Herramientas

%

Herramientas

2,000

595,11

11,90

Coste de mantenimiento decenal: $ 24,28 en los primeros 10 años.

Costos directos (1+2+3+4):

607,01

CONCEPTO DE OBRA EMY230: REPARACIÓN DE CABEZA DE VIGUETA DE MADERA, MEDIANTE ARMADURAS DE FIBRA DE CARBONO.

CARACTERÍSTICAS TÉCNICAS

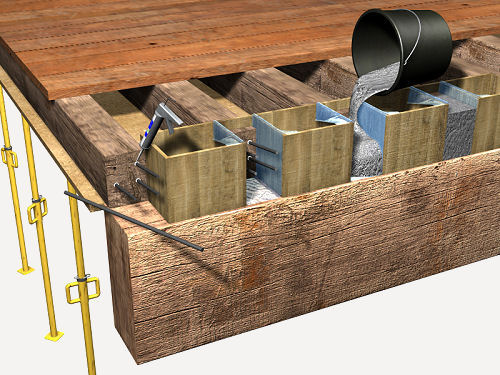

Reparación de cabeza de vigueta de madera, cortando la zona deteriorada o degradada y macizándola mediante el vaciado por gravedad de 30 kg de mortero fluido de fraguado rápido, de dos componentes a base de resina epoxi, previa colocación de la armadura con 4 barras de fibra de carbono embebida en una matriz epoxi, MasterBrace BAR 165/2500 "BASF", de 8 mm de diámetro y 800 mm de longitud cada una, ancladas a la vigueta con resina epoxi-acrilato, libre de estireno, de altas resistencias, aplicada con boquilla de dosificación y mezcla automática en taladros realizados en la parte sana de la madera. Incluso montaje del sistema de cimbra en la zona a intervenir, colocación de film protector de polietileno, sellado de la cimbra para evitar fugas, limpieza e imprimación de la madera con lechada del mismo mortero epoxi, desmontaje de la cimbra, acopio, retirada y carga manual de escombros sobre camión o contenedor.

CRITERIO DE MEDICIÓN EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.

FASES DE EJECUCIÓN.

Saneado y corte de la zona dañada. Montaje del sistema de cimbra. Colocación del film protector. Ejecución de los taladros. Anclaje de la armadura con resina. Sellado de la cimbra. Limpieza e imprimación de la madera. Vaciado del mortero. Desmontaje de la cimbra. Retirada y acopio de escombros. Carga de escombros sobre camión o contenedor.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.
