EMZ310 |
m² |

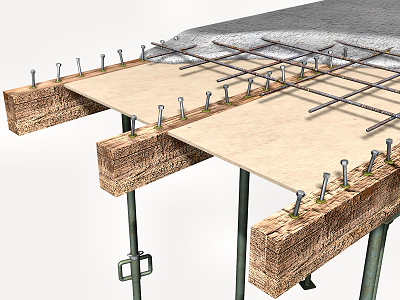

Refuerzo de losa de madera, mediante conectores y concreto liviano. |
$ 50,06 |
||
Refuerzo de losa de viguetas de madera, mediante la disposición en taladros de 5 conectores por m² de losa, formados por tornillos de acero galvanizado (calidad 6.8 según ISO 898-1), con cabeza hexagonal, de 12 mm de diámetro y 100 mm de longitud, fijados a las vigas con resina epoxi-acrilato, libre de estireno; y 15 conectores por m² de losa, formados por tornillos de acero galvanizado (calidad 6.8 según ISO 898-1), con cabeza hexagonal, de 10 mm de diámetro y 80 mm de longitud, fijados a las viguetas con resina epoxi-acrilato, libre de estireno; colocación de malla electrosoldada tipo 6x6 10/10 de acero Grado 70 y vaciado de capa de compresión de 5 cm de espesor de concreto liviano HLE-25/B/10/IIa, densidad entre 1200 y 1500 kg/m³, (cantidad mínima de cemento 275 kg/m³), premezclado, y vaciado con balde concretero. |
Descompuesto |
Ud |
Descomposición |
Rend. |
Precio unitario |
Precio partida |
mt08efu010b |
m² |
Sistema de cimbra continuo para losa en una dirección de concreto armado, entre 3 y 4 m de altura libre de planta, compuesto de: puntales, sopandas metálicas y superficie de la cimbra de madera tratada reforzada con varillas y perfiles. |
1,000 |
12,00 |
12,00 |
mt26reh100e |
Ud |
Cartucho de resina epoxi-acrilato, libre de estireno, de dos componentes, con dosificador y boquilla de mezcla automática, de 825 ml, para anclajes estructurales verticales y horizontales. |
0,180 |
21,22 |
3,82 |
mt07rem020er |
Ud |
Tornillo de acero galvanizado calidad 6.8 según ISO 898-1, tipo M-12, de cabeza hexagonal y rosca métrica total según DIN 931 e ISO 4014, de 12 mm de diámetro y 100 mm de longitud, con tuerca y arandela, para su utilización, fijados con resina, como conectores en vigas y viguetas de madera. |
5,000 |
0,45 |
2,25 |
mt07rem020dp |
Ud |
Tornillo de acero galvanizado calidad 6.8 según ISO 898-1, tipo M-10, de cabeza hexagonal y rosca métrica total según DIN 931 e ISO 4014, de 10 mm de diámetro y 80 mm de longitud, con tuerca y arandela, para su utilización, fijados con resina, como conectores en vigas y viguetas de madera. |
15,000 |
0,25 |
3,75 |
mt07ame120aa |
m² |
Malla electrosoldada tipo 6x6 10/10 de acero Grado 70, con varillas lisas espaciadas 15,24x15,24 cm de 3,43 mm de diámetro, según ASTM A 185 y ASTM A 497. |
1,100 |
1,12 |
1,23 |
mt10hes050gbg |
m³ |
Concreto liviano estructural HLE-25/B/10/IIa, de entre 1200 y 1500 kg/m³ de densidad, cantidad mínima de cemento 275 kg/m³, premezclado. |
0,053 |
147,97 |
7,84 |
mo020 |
h |
Albañil. |
1,335 |
7,69 |
10,27 |
mo077 |
h |
Principiante de albañilería. |
1,335 |
4,86 |
6,49 |
% |
Medios auxiliares |
2,000 |
47,65 |
0,95 |
|
% |
Costes indirectos |
3,000 |
48,60 |
1,46 |
|
Coste de mantenimiento decenal: $ 1,00 en los primeros 10 años. |
Total: |
50,06 |
Pliego de condiciones
UNIDAD DE OBRA EMZ310: REFUERZO DE LOSA DE MADERA, MEDIANTE CONECTORES Y CONCRETO LIVIANO. MEDIDAS PARA ASEGURAR LA COMPATIBILIDAD ENTRE LOS DIFERENTES PRODUCTOS, ELEMENTOS Y SISTEMAS CONSTRUCTIVOS QUE COMPONEN LA UNIDAD DE OBRA. No se pondrá en contacto directo el acero con otros metales ni con yesos. CARACTERÍSTICAS TÉCNICAS Refuerzo de losa de viguetas de madera, mediante la disposición en taladros de 5 conectores por m² de losa, formados por tornillos de acero galvanizado (calidad 6.8 según ISO 898-1), de 12 mm de diámetro y 100 mm de longitud, con cabeza hexagonal, rosca métrica total, tuercas y arandelas, fijados a las vigas con resina epoxi-acrilato, libre de estireno; y 15 conectores por m² de losa, formados por tornillos de acero galvanizado (calidad 6.8 según ISO 898-1), de 10 mm de diámetro y 80 mm de longitud, con cabeza hexagonal, rosca métrica total, tuercas y arandelas, fijados a las viguetas con resina epoxi-acrilato, libre de estireno; colocación de malla electrosoldada tipo 6x6 10/10 de acero Grado 70, con barras separadas 15,24x15,24 cm de Ø 3,43 mm y vaciado de capa de compresión de 5 cm de espesor de concreto liviano HLE-25/B/10/IIa, densidad entre 1200 y 1500 kg/m³, (cantidad mínima de cemento 275 kg/m³), premezclado, y vaciado con balde concretero. Incluso parte proporcional de replanteo, realización de taladros en la madera, limpieza de la cara superior de la losa y construcción y desmontaje del sistema de cimbra. CRITERIO DE MEDICIÓN EN PROYECTO Superficie medida según documentación gráfica de Proyecto. CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA DEL SOPORTE. Se comprobará que la superficie está limpia y exenta de restos de la demolición previa de las capas superiores, y que la madera de las piezas a reforzar está en buen estado de conservación y exenta de xilófagos. AMBIENTALES. Se suspenderán los trabajos de vaciado cuando llueva con intensidad, nieve, exista viento excesivo, una temperatura ambiente superior a 40°C o se prevea que dentro de las 48 horas siguientes pueda descender la temperatura ambiente por debajo de los 0°C. PROCESO DE EJECUCIÓN FASES DE EJECUCIÓN. Replanteo del sistema de cimbra. Montaje del sistema de cimbra. Limpieza y saneado de las vigas y viguetas. Replanteo y realización de los taladros en vigas y viguetas. Limpieza de los taladros. Preparación del cartucho. Aplicación de la resina en los taladros. Colocación de los conectores en los taladros. Colocación de la malla electrosoldada con separadores homologados. Vaciado y compactación del concreto. Regleado y nivelación de la capa de compresión. Curado del concreto. Desmontaje de la cimbra. Reparación de defectos superficiales. Limpieza de los restos generados. CONDICIONES DE TERMINACIÓN. La losa será monolítica y transmitirá correctamente las cargas. La superficie quedará uniforme y sin irregularidades. CONSERVACIÓN Y MANTENIMIENTO. Se evitará la actuación sobre el elemento de acciones mecánicas no previstas en el cálculo. CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO Se medirá la superficie realmente ejecutada según especificaciones de Proyecto. |
