EHU010 |
m² |
Losa en una dirección con vigas. |
$ 68,34 |
||
Estructura de concreto armado, realizada con concreto f'c=210 kg/cm² (3000 psi), clase de exposición F0 S0 P0 C0, tamaño máximo del agregado 25 mm (1" ASTM Nº 57), consistencia blanda, preparado en obra, y vaciado con medios manuales, volumen total de concreto 0,143 m³/m², y acero Grado 60 (fy=4200 kg/cm²) con una cuantía total de 11 kg/m², sobre sistema de cimbra continuo, constituida por: losa en una dirección, horizontal, de canto 30 = 25+5 cm; semivigueta pretensada; bovedilla de concreto, 60x20x25 cm; malla electrosoldada tipo 6x6 10/10 de acero Grado 70, en capa de compresión; vigas planas; altura libre de planta de hasta 3 m. Sin incluir repercusión de columnas. |
Código |
Unidad |
Descripción |
Rendimiento |
Precio unitario |
Importe |
1 |
Materiales |
||||
mt08efu010a |
m² |

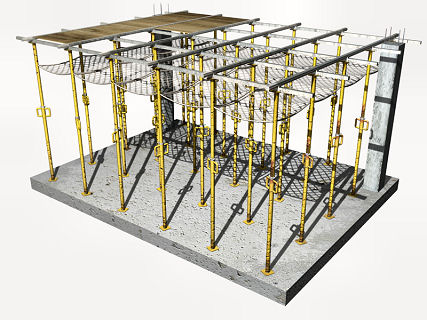

Sistema de cimbra continuo para losa en una dirección de concreto armado, hasta 3 m de altura libre de planta, compuesto de: puntales, sopandas metálicas y superficie de la cimbra de madera tratada reforzada con varillas y perfiles. |
1,100 |
11,19 |
12,31 |
mt07bho010d |
Ud |
Bovedilla de concreto, 60x20x25 cm, incluso parte proporcional de piezas especiales. |
5,625 |
0,87 |
4,89 |
mt08cor010a |
m |
Molde de poliestireno expandido para cornisa. |
0,100 |
11,63 |
1,16 |
mt07vse010a |
m |
Semivigueta pretensada, T-12, Lmedia = <4 m. |
0,165 |
4,22 |
0,70 |
mt07vse010b |
m |
Semivigueta pretensada, T-12, Lmedia = 4/5 m. |
0,908 |
5,13 |
4,66 |
mt07vse010c |
m |
Semivigueta pretensada, T-12, Lmedia = 5/6 m. |
0,495 |
5,46 |
2,70 |
mt07vse010d |
m |
Semivigueta pretensada, T-12, Lmedia = >6 m. |
0,083 |
5,99 |
0,50 |
mt07aco020c |
Ud |
Separador homologado para vigas. |
0,800 |
0,10 |
0,08 |
mt07aco110c |
kg |
Acero en varillas corrugadas, Grado 60 (fy=4200 kg/cm²), diámetros varios, según ASTM A 615. |
11,000 |
0,89 |
9,79 |
mt07ame120aa |
m² |
Malla electrosoldada tipo 6x6 10/10 de acero Grado 70, con varillas lisas espaciadas 15,24x15,24 cm de 3,43 mm de diámetro, según ASTM A 185 y ASTM A 497. |
1,100 |
1,11 |
1,22 |
mt08aaa010a |
m³ |
Agua. |
0,030 |
1,98 |
0,06 |
mt01arg000h |
m³ |
Arena cribada. |
0,080 |
19,34 |
1,55 |
mt01arg001hq |
m³ |
Agregado grueso homogeneizado de tamaño máximo 25 mm (1" ASTM Nº 57). |
0,120 |
25,09 |
3,01 |
mt08cem000h |
kg |
Cemento gris en sacos. |
50,050 |
0,19 |
9,51 |
Subtotal materiales: |
52,14 |
||||
2 |
Equipo y maquinaria |
||||
mq06hor010 |
h |
Concretera. |
0,098 |
1,77 |
0,17 |
Subtotal equipo y maquinaria: |
0,17 |
||||
3 |
Mano de obra |
||||
mo042 |
h |
Albañil reforzador. |
0,917 |
8,54 |
7,83 |
mo089 |
h |
Principiante de albañil reforzador. |
0,917 |
5,39 |
4,94 |
mo113 |
h |
Peón de albañilería. |
0,188 |
4,93 |
0,93 |
mo112 |
h |
Ayudante de albañilería. |
0,197 |
5,03 |
0,99 |
Subtotal mano de obra: |
14,69 |
||||
4 |
Herramientas |
||||
% |
Herramientas |
2,000 |
67,00 |
1,34 |
|
Coste de mantenimiento decenal: $ 4,78 en los primeros 10 años. |
Costos directos (1+2+3+4): |
68,34 |
Pliego de condiciones
CONCEPTO DE OBRA EHU010: LOSA EN UNA DIRECCIÓN CON VIGAS. CARACTERÍSTICAS TÉCNICAS Formación de estructura de concreto armado, realizada con concreto f'c=210 kg/cm² (3000 psi), clase de exposición F0 S0 P0 C0, tamaño máximo del agregado 25 mm (1" ASTM Nº 57), consistencia blanda, preparado en obra, y vaciado con medios manuales, con un volumen total de concreto en losa y vigas de 0,143 m³/m², y acero Grado 60 (fy=4200 kg/cm²) en zona de refuerzo de negativos y conectores de viguetas y vigas de amarre y vigas, con una cuantía total 11 kg/m², constituida por: LOSA EN UNA DIRECCIÓN: horizontal, de canto 30 = 25+5 cm; sistema de cimbra continuo con puntales, sopandas metálicas y superficie de la cimbra de madera tratada reforzada con varillas y perfiles; semivigueta pretensada T-12; bovedilla de concreto, 60x20x25 cm, incluso parte proporcional de piezas especiales; capa de compresión de 5 cm de espesor, con armadura de reparto formada por malla electrosoldada tipo 6x6 10/10 de acero Grado 70, con barras separadas 15,24x15,24 cm de Ø 3,43 mm; vigas planas; altura libre de planta de hasta 3 m. Remate en borde de losa con molde de poliestireno expandido para cornisa. Incluso parte proporcional de vigas de amarre perimetrales de planta y curado del concreto. Sin incluir repercusión de columnas. CRITERIO DE MEDICIÓN EN PROYECTO Superficie medida en verdadera magnitud desde las caras exteriores de las vigas de amarre del perímetro, según documentación gráfica de Proyecto, deduciendo los huecos de superficie mayor de 6 m². CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LOS CONCEPTOS DE OBRA AMBIENTALES. Se suspenderán los trabajos de vaciado cuando llueva con intensidad, nieve, exista viento excesivo, una temperatura ambiente superior a 40°C o se prevea que dentro de las 48 horas siguientes pueda descender la temperatura ambiente por debajo de los 0°C. DEL CONTRATISTA. Dispondrá en obra de una serie de medios, en previsión de que se produzcan cambios bruscos de las condiciones ambientales durante el vaciado o posterior periodo de fraguado, no pudiendo comenzarse el vaciado de los diferentes elementos sin la autorización por escrito del director de la ejecución de la obra. PROCESO DE EJECUCIÓN FASES DE EJECUCIÓN. Replanteo del sistema de cimbra. Montaje del sistema de cimbra. Replanteo de la geometría de la planta sobre la cimbra. Colocación de viguetas, bovedillas y moldes para cornisas. Colocación de las armaduras con separadores homologados. Preparación del concreto. Vaciado y compactación del concreto. Regleado y nivelación de la capa de compresión. Curado del concreto. Desmontaje de la cimbra. Reparación de defectos superficiales. CONDICIONES DE TERMINACIÓN. El conjunto será monolítico y transmitirá correctamente las cargas. La superficie quedará uniforme y sin irregularidades. CONSERVACIÓN Y MANTENIMIENTO. Se evitará la actuación sobre el elemento de acciones mecánicas no previstas en el cálculo. CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO Se medirá, en verdadera magnitud, desde las caras exteriores de las vigas de amarre del perímetro, la superficie realmente ejecutada según especificaciones de Proyecto, deduciendo los huecos de superficie mayor de 6 m². Se consideran incluidos todos los elementos integrantes de la estructura señalados en los planos y detalles del Proyecto. |
