QAD021

m²

Techo plano no transitable, no ventilado, con grava. Impermeabilización con láminas de poliolefinas.

$ 68,13

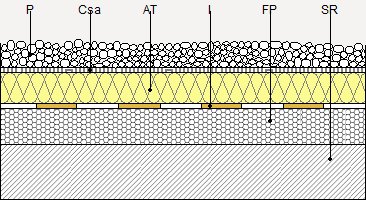

Techo plano no transitable, no ventilado, con grava, tipo invertida, pendiente del 1% al 5%. FORMACIÓN DE PENDIENTES: mediante encintado de limatesas, limahoyas y juntas con maestras de ladrillo cerámico hueco doble y capa de arcilla expandida, vertida en seco y consolidada en su superficie con lechada de cemento, proporcionando una resistencia a compresión de 1 MPa y con una conductividad térmica de 0,087 W/(mK), con espesor medio de 10 cm; con capa de regularización de mortero de cemento, confeccionado en obra, dosificación 1:6 de 4 cm de espesor, acabado fratasado; IMPERMEABILIZACIÓN: tipo monocapa, no adherida, formada por una lámina impermeabilizante flexible tipo EVAC compuesta de una doble hoja de poliolefina termoplástica con acetato de vinil etileno, con ambas caras revestidas de fibras de poliéster no tejidas, de 0,52 mm de espesor y 335 g/m², fijada al soporte en perímetro y juntas mediante adhesivo cementoso mejorado C2 E, y solapes fijados con adhesivo cementoso mejorado C2 E S1; AISLAMIENTO TÉRMICO: panel rígido de poliestireno extruido, de superficie lisa y mecanizado lateral a media madera, de 50 mm de espesor, resistencia a compresión >= 300 kPa; CAPA SEPARADORA BAJO PROTECCIÓN: geotextil de polipropileno-polietileno, (125 g/m²); CAPA DE PROTECCIÓN: Capa de canto rodado de 16 a 32 mm de diámetro, con un espesor medio de 10 cm. El precio no incluye la ejecución y el sellado de las juntas ni la ejecución de remates en los encuentros con paramentos y desagües.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt04lvc010c

Ud

Ladrillo cerámico hueco doble, para revestir, 24x11,5x9 cm, densidad 780 kg/m³.

3,000

0,18

0,54

mt01arl030aa

m³

Arcilla expandida, suministrada en sacos.

0,100

173,72

17,37

mt09lec020b

m³

Lechada de cemento 1/3 CEM II/B-P 32,5 N.

0,010

121,09

1,21

mt16pea020b

m²

Panel rígido de poliestireno expandido, mecanizado lateral recto, de 20 mm de espesor, resistencia térmica 0,55 m²K/W, conductividad térmica 0,036 W/(mK), para junta de dilatación.

0,010

1,89

0,02

mt08aaa010a

m³

Agua.

0,008

1,97

0,02

mt01arg005a

t

Arena de cantera, para mortero preparado en obra.

0,065

23,01

1,50

mt08cem000h

kg

Cemento gris en sacos.

10,000

0,19

1,90

mt09mcr250a

kg

Adhesivo cementoso mejorado, C2 E, con tiempo abierto ampliado, para la fijación de geomembranas, compuesto por cementos especiales, agregados seleccionados y resinas sintéticas.

0,600

0,81

0,49

mt15rev011a

m²

Lámina impermeabilizante flexible tipo EVAC, compuesta de una doble hoja de poliolefina termoplástica con acetato de vinil etileno, con ambas caras revestidas de fibras de poliéster no tejidas, de 0,52 mm de espesor y 335 g/m².

1,100

15,59

17,15

mt09mcr250b

kg

Adhesivo cementoso mejorado, C2 E S1, con tiempo abierto ampliado y gran deformabilidad, para la fijación de solapes de geomembranas, compuesto por cementos especiales, agregados seleccionados y resinas sintéticas.

0,300

3,46

1,04

mt16pxa010ac

m²

Panel rígido de poliestireno extruido, de superficie lisa y mecanizado lateral a media madera, de 50 mm de espesor, resistencia a compresión >= 300 kPa, resistencia térmica 1,5 m²K/W, conductividad térmica 0,034 W/(mK), Euroclase E de reacción al fuego, con código de designación XPS-EN 13164-T1-CS(10/Y)300-DLT(2)5-DS(70,90)-WL(T)0,7-FTCI1.

1,050

4,94

5,19

mt14gsa010dg

m²

Geotextil no tejido sintético, termosoldado, de polipropileno-polietileno, de 125 g/m².

1,050

1,00

1,05

mt01arc010

t

Cantos rodados de 16 a 32 mm de diámetro.

0,180

35,80

6,44

Subtotal materiales:

53,92

2

Equipo y maquinaria

mq06hor010

h

Concretera.

0,033

1,88

0,06

Subtotal equipo y maquinaria:

0,06

3

Mano de obra

mo020

h

Albañil.

0,271

12,93

3,50

mo113

h

Peón de albañilería.

0,631

7,91

4,99

mo029

h

Aplicador de láminas impermeabilizantes.

0,147

12,93

1,90

mo067

h

Principiante de aplicador de láminas impermeabilizantes.

0,147

8,24

1,21

mo054

h

Montador de aislamientos.

0,056

13,32

0,75

mo101

h

Principiante de montador de aislamientos.

0,056

8,24

0,46

Subtotal mano de obra:

12,81

4

Herramientas

%

Herramientas

2,000

66,79

1,34

Coste de mantenimiento decenal: $ 17,03 en los primeros 10 años.

Costos directos (1+2+3+4):

68,13

CONCEPTO DE OBRA QAD021: TECHO PLANO NO TRANSITABLE, NO VENTILADO, CON GRAVA. IMPERMEABILIZACIÓN CON LÁMINAS DE POLIOLEFINAS.

MEDIDAS PARA ASEGURAR LA COMPATIBILIDAD ENTRE LOS DIFERENTES PRODUCTOS, ELEMENTOS Y SISTEMAS CONSTRUCTIVOS QUE COMPONEN EL CONCEPTO DE OBRA.

Capa separadora: se utilizarán productos no permeables a la lechada de morteros y concretos. Se prestará especial atención a las incompatibilidades de uso que se especifican en las fichas técnicas de los diferentes elementos que pudieran componer la cubierta (soporte resistente, formación de pendientes, barrera de vapor, aislamiento térmico, impermeabilización y capas separadoras).

CARACTERÍSTICAS TÉCNICAS

Techo plano no transitable, no ventilado, con grava, tipo invertida, pendiente del 1% al 5%. FORMACIÓN DE PENDIENTES: mediante encintado de limatesas, limahoyas y juntas con maestras de ladrillo cerámico hueco doble y capa de arcilla expandida, vertida en seco y consolidada en su superficie con lechada de cemento, proporcionando una resistencia a compresión de 1 MPa y con una conductividad térmica de 0,087 W/(mK), con espesor medio de 10 cm; con capa de regularización de mortero de cemento, confeccionado en obra, dosificación 1:6 de 4 cm de espesor, acabado fratasado; IMPERMEABILIZACIÓN: tipo monocapa, no adherida, formada por una lámina impermeabilizante flexible tipo EVAC compuesta de una doble hoja de poliolefina termoplástica con acetato de vinil etileno, con ambas caras revestidas de fibras de poliéster no tejidas, de 0,52 mm de espesor y 335 g/m², fijada al soporte en perímetro y juntas mediante adhesivo cementoso mejorado C2 E, y solapes fijados con adhesivo cementoso mejorado C2 E S1; AISLAMIENTO TÉRMICO: panel rígido de poliestireno extruido, de superficie lisa y mecanizado lateral a media madera, de 50 mm de espesor, resistencia a compresión >= 300 kPa; CAPA SEPARADORA BAJO PROTECCIÓN: geotextil de polipropileno-polietileno, (125 g/m²); CAPA DE PROTECCIÓN: Capa de canto rodado de 16 a 32 mm de diámetro, con un espesor medio de 10 cm.

CRITERIO DE MEDICIÓN EN PROYECTO

Superficie medida en proyección horizontal, según documentación gráfica de Proyecto, desde las caras interiores de los antepechos o petos perimetrales que la limitan.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LOS CONCEPTOS DE OBRA

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se evitará el vaciado de residuos de obra sobre la capa de grava.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá, en proyección horizontal, la superficie realmente ejecutada según especificaciones de Proyecto, desde las caras interiores de los antepechos o petos perimetrales que la limitan.

CRITERIO DE VALORACIÓN ECONÓMICA

El precio no incluye la ejecución y el sellado de las juntas ni la ejecución de remates en los encuentros con paramentos y desagües.
