QAD021

m²

Cubierta plana no transitable, no ventilada, con grava, impermeabilización mediante láminas de poliolefinas.

$ 91,22

Cubierta plana no transitable, no ventilada, con grava, tipo invertida, pendiente del 1% al 5%, compuesta de: formación de pendientes: arcilla expandida de 350 kg/m³ de densidad, vertida en seco y consolidada en su superficie con lechada de cemento, con espesor medio de 10 cm; impermeabilización monocapa no adherida: lámina impermeabilizante flexible tipo EVAC, compuesta de una doble hoja de poliolefina termoplástica con acetato de vinil etileno, con ambas caras revestidas de fibras de poliéster no tejidas, de 0,8 mm de espesor y 600 g/m²; aislamiento térmico: panel rígido de poliestireno extruido, de superficie lisa y mecanizado lateral a media madera, de 50 mm de espesor, resistencia a compresión >= 300 kPa; capa separadora bajo protección: geotextil de polipropileno-polietileno (200 g/m²); capa de protección: 10 cm de canto rodado de 16 a 32 mm de diámetro.

Descompuesto

Ud

Descomposición

Rend.

Precio unitario

Precio partida

mt04lvc010c

Ud

Ladrillo cerámico hueco doble, para revestir, 24x11,5x9 cm.

4,000

0,26

1,04

mt01arl030

m³

Arcilla expandida, de 350 kg/m³ de densidad y granulometría comprendida entre 8 y 16 mm, suministrada en sacos.

0,100

78,67

7,87

mt09lec020b

m³

Lechada de cemento 1/3 CEM II/B-P 32,5 N.

0,010

138,96

1,39

mt16pea020b

m²

Panel rígido de poliestireno expandido, mecanizado lateral recto, de 20 mm de espesor, resistencia térmica 0,55 m²K/W, conductividad térmica 0,036 W/(mK), para junta de dilatación.

0,010

2,70

0,03

mt08aaa010a

m³

Agua.

0,008

1,98

0,02

mt01arg005a

t

Arena de cantera, para mortero preparado en obra.

0,065

23,80

1,55

mt08cem000h

kg

Cemento gris en sacos.

10,000

0,19

1,90

mt09mcr250a

kg

Adhesivo cementoso mejorado, C2 E, con tiempo abierto ampliado, para la fijación de geomembranas, compuesto por cementos especiales, agregados seleccionados y resinas sintéticas.

0,600

0,93

0,56

mt15rev010f

m²

Lámina impermeabilizante flexible tipo EVAC, compuesta de una doble hoja de poliolefina termoplástica con acetato de vinil etileno, con ambas caras revestidas de fibras de poliéster no tejidas, de 0,8 mm de espesor y 600 g/m².

1,100

25,20

27,72

mt09mcr250b

kg

Adhesivo cementoso mejorado, C2 E S1, con tiempo abierto ampliado y gran deformabilidad, para la fijación de solapes de geomembranas, compuesto por cementos especiales, agregados seleccionados y resinas sintéticas.

0,300

3,97

1,19

mt16pxa010ac

m²

Panel rígido de poliestireno extruido, de superficie lisa y mecanizado lateral a media madera, de 50 mm de espesor, resistencia a compresión >= 300 kPa, resistencia térmica 1,5 m²K/W, conductividad térmica 0,034 W/(mK), Euroclase E de reacción al fuego, con código de designación XPS-EN 13164-T1-CS(10/4)300-DLT(2)5-DS(TH)-WL(T)0,7--FT2.

1,050

12,78

13,42

mt14gsa010e

m²

Geotextil no tejido sintético, termosoldado, de polipropileno-polietileno, de 200 g/m².

1,050

4,43

4,65

mt01arc010

t

Cantos rodados de 16 a 32 mm de diámetro.

0,180

37,02

6,66

mq06hor010

h

Concretera.

0,032

2,22

0,07

mo019

h

Albañil.

0,548

12,79

7,01

mo111

h

Peón de albañilería.

0,913

8,08

7,38

mo028

h

Aplicador de láminas impermeabilizantes.

0,148

12,79

1,89

mo065

h

Principiante de aplicador de láminas impermeabilizantes.

0,148

8,41

1,24

mo053

h

Montador de aislamientos.

0,057

13,22

0,75

mo099

h

Principiante de montador de aislamientos.

0,057

8,41

0,48

%

Medios auxiliares

2,000

86,82

1,74

%

Costes indirectos

3,000

88,56

2,66

Coste de mantenimiento decenal: $ 22,81 en los primeros 10 años.

Total:

91,22

UNIDAD DE OBRA QAD021: CUBIERTA PLANA NO TRANSITABLE, NO VENTILADA, CON GRAVA, IMPERMEABILIZACIÓN MEDIANTE LÁMINAS DE POLIOLEFINAS.

MEDIDAS PARA ASEGURAR LA COMPATIBILIDAD ENTRE LOS DIFERENTES PRODUCTOS, ELEMENTOS Y SISTEMAS CONSTRUCTIVOS QUE COMPONEN LA UNIDAD DE OBRA.

Capa separadora: se utilizarán productos no permeables a la lechada de morteros y concretos. Se prestará especial atención a las incompatibilidades de uso que se especifican en las fichas técnicas de los diferentes elementos que pudieran componer la cubierta (soporte resistente, formación de pendientes, barrera de vapor, aislamiento térmico, impermeabilización y capas separadoras).

CARACTERÍSTICAS TÉCNICAS

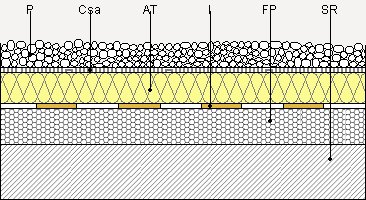

Formación de cubierta plana no transitable, no ventilada, con grava, tipo invertida, pendiente del 1% al 5%, compuesta de los siguientes elementos: FORMACIÓN DE PENDIENTES: mediante encintado de limatesas, limahoyas y juntas con maestras de ladrillo cerámico hueco doble y capa de 10 cm de espesor medio a base de arcilla expandida de 350 kg/m³ de densidad, vertida en seco y consolidada en su superficie con lechada de cemento, proporcionando una resistencia a compresión de 1 MPa y con una conductividad térmica de 0,087 W/(mK); acabado con capa de regularización de mortero de cemento, confeccionado en obra, dosificación 1:6 de 4 cm de espesor, fratasada y limpia; IMPERMEABILIZACIÓN: tipo monocapa, no adherida, formada por una lámina impermeabilizante flexible tipo EVAC, compuesta de una doble hoja de poliolefina termoplástica con acetato de vinil etileno, con ambas caras revestidas de fibras de poliéster no tejidas, de 0,8 mm de espesor y 600 g/m², fijada al soporte en perímetro y juntas mediante adhesivo cementoso mejorado C2 E, y solapes fijados con adhesivo cementoso mejorado C2 E S1; AISLAMIENTO TÉRMICO: panel rígido de poliestireno extruido, de superficie lisa y mecanizado lateral a media madera, de 50 mm de espesor, resistencia a compresión >= 300 kPa, resistencia térmica 1,5 m²K/W, conductividad térmica 0,034 W/(mK); CAPA SEPARADORA BAJO PROTECCIÓN: geotextil no tejido sintético, termosoldado, de polipropileno-polietileno, de 200 g/m²; CAPA DE PROTECCIÓN: Capa de canto rodado de 16 a 32 mm de diámetro, exenta de finos, extendida con un espesor medio de 10 cm.

CRITERIO DE MEDICIÓN EN PROYECTO

Superficie medida en proyección horizontal, según documentación gráfica de Proyecto, desde las caras interiores de los antepechos o petos perimetrales que la limitan.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se evitará el vaciado de residuos de obra sobre la capa de grava.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá, en proyección horizontal, la superficie realmente ejecutada según especificaciones de Proyecto, desde las caras interiores de los antepechos o petos perimetrales que la limitan.
