ASD020

Ud

Buzón drenante, de concreto simple.

$ 657,90

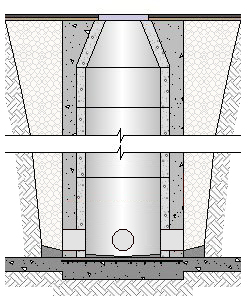

Suministro y montaje de buzón drenante compuesto por elementos prefabricados de concreto simple, de 1,00 m de diámetro interior y de 1,5 m de altura útil interior, formado por: losa sobre relleno de 25 cm de espesor de concreto armado f'c=280 kg/cm² (4000 psi), clase de exposición F0 S1 P1 C1, tamaño máximo del agregado 25 mm (1" ASTM Nº 57), consistencia blanda ligeramente armada con malla electrosoldada tipo 6x6 2/2 de acero Grado 70; cono asimétrico prefabricado de concreto simple, con unión rígida machihembrada con junta de goma, de 100 a 60 cm de diámetro interior y 60 cm de altura, resistencia a compresión mayor de 250 kg/cm²; anillo prefabricado de concreto simple, con unión rígida machihembrada con junta de goma, de 100 cm de diámetro interior y 50 cm de altura, resistencia a compresión mayor de 250 kg/cm²; relleno del trasdós del pozo con concreto simple f'c=140 kg/cm² (2000 psi), clase de exposición F0 S0 P0 C0, tamaño máximo del agregado 25 mm (1" ASTM Nº 57), consistencia blanda; con cierre de marco y tapa de fundición carga de rotura 400 kN, instalado en calzadas de calles, incluyendo las peatonales, o zonas de estacionamiento colectivo para todo tipo de vehículos. Incluso material para conexiones y remates, junta expansiva para sellado de juntas y material elastómero para ajuste entre tapa y marco. El precio no incluye la excavación, las bombas de achique ni el relleno perimetral posterior con material de drenaje.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt10haf100knc

m³

Concreto f'c=280 kg/cm² (4000 psi), clase de exposición F0 S1 P1 C1, tamaño máximo del agregado 25 mm (1" ASTM Nº 57), consistencia blanda, premezclado, según ACI 318.

0,450

129,23

58,15

mt07ame120ii

m²

Malla electrosoldada tipo 6x6 2/2 de acero Grado 70, con varillas lisas espaciadas 15,24x15,24 cm de 6,65 mm de diámetro, según ASTM A 185 y ASTM A 497.

1,750

4,23

7,40

mt46phm010b

Ud

Anillo prefabricado de concreto simple, con unión rígida machihembrada con junta de goma, de 100 cm de diámetro interior y 50 cm de altura, resistencia a compresión mayor de 250 kg/cm², para formación de pozo de registro.

1,000

53,62

53,62

mt46phm020b

Ud

Cono asimétrico prefabricado de concreto simple, con unión rígida machihembrada con junta de goma, de 100 a 60 cm de diámetro interior y 60 cm de altura, resistencia a compresión mayor de 250 kg/cm², para formación de pozo de registro.

1,000

75,73

75,73

mt46tpr010q

Ud

Tapa circular con bloqueo mediante tres pestañas y marco de fundición dúctil de 850 mm de diámetro exterior y 100 mm de altura, paso libre de 600 mm, para pozo, carga de rotura 400 kN. Tapa revestida con pintura bituminosa y marco provisto de junta de insonorización de polietileno y dispositivo de seguridad.

1,000

155,74

155,74

mt46phm050

Ud

Pate de polipropileno conformado en U, para pozo, de 330x160 mm, sección transversal de D=25 mm.

4,000

6,30

25,20

mt10hmf100afb

m³

Concreto simple f'c=140 kg/cm² (2000 psi), clase de exposición F0 S0 P0 C0, tamaño máximo del agregado 25 mm (1" ASTM Nº 57), consistencia blanda, premezclado, según ACI 318.

1,350

109,79

148,22

mt46phm060

m

Junta expansiva de estructura maciza.

1,000

4,35

4,35

Subtotal materiales:

528,41

2

Equipo y maquinaria

mq04cag010a

h

Camión con grúa de hasta 6 t.

0,232

64,30

14,92

Subtotal equipo y maquinaria:

14,92

3

Mano de obra

mo020

h

Albañil.

4,494

17,13

76,98

mo113

h

Peón de albañilería.

2,336

10,57

24,69

Subtotal mano de obra:

101,67

4

Herramientas

%

Herramientas

2,000

645,00

12,90

Coste de mantenimiento decenal: $ 32,90 en los primeros 10 años.

Costos directos (1+2+3+4):

657,90

CONCEPTO DE OBRA ASD020: BUZÓN DRENANTE, DE CONCRETO SIMPLE.

CARACTERÍSTICAS TÉCNICAS

Suministro y montaje de buzón drenante compuesto por elementos prefabricados de concreto simple, de 1,00 m de diámetro interior y de 1,5 m de altura útil interior, formado por: losa sobre relleno de 25 cm de espesor de concreto armado f'c=280 kg/cm² (4000 psi), clase de exposición F0 S1 P1 C1, tamaño máximo del agregado 25 mm (1" ASTM Nº 57), consistencia blanda ligeramente armada con malla electrosoldada tipo 6x6 2/2 de acero Grado 70; cono asimétrico prefabricado de concreto simple, con unión rígida machihembrada con junta de goma, de 100 a 60 cm de diámetro interior y 60 cm de altura, resistencia a compresión mayor de 250 kg/cm²; anillo prefabricado de concreto simple, con unión rígida machihembrada con junta de goma, de 100 cm de diámetro interior y 50 cm de altura, resistencia a compresión mayor de 250 kg/cm²; relleno del trasdós del pozo con concreto simple f'c=140 kg/cm² (2000 psi), clase de exposición F0 S0 P0 C0, tamaño máximo del agregado 25 mm (1" ASTM Nº 57), consistencia blanda; con cierre de marco y tapa de fundición carga de rotura 400 kN, instalado en calzadas de calles, incluyendo las peatonales, o zonas de estacionamiento colectivo para todo tipo de vehículos. Incluso material para conexiones y remates, junta expansiva para sellado de juntas y material elastómero para ajuste entre tapa y marco.

CRITERIO DE MEDICIÓN EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LOS CONCEPTOS DE OBRA

FASES DE EJECUCIÓN.

Replanteo. Colocación de la malla electrosoldada. Vaciado y compactación del concreto en formación de losa sobre relleno. Montaje. Formación del canal en el fondo del buzón. Ejecución de taladros para el conexionado de los colectores al pozo. Conexionado de los ramales colectores al buzón. Sellado de juntas. Colocación de los pates. Vaciado y compactación del concreto en relleno del trasdós del buzón. Colocación de marco, tapa de registro y accesorios. Comprobación de su correcto funcionamiento.

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá frente a golpes, en especial durante el relleno y compactación de agregados, y frente al tráfico pesado.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.

CRITERIO DE VALORACIÓN ECONÓMICA

El precio no incluye la excavación, las bombas de achique ni el relleno perimetral posterior con material de drenaje.
