ASD025

Ud

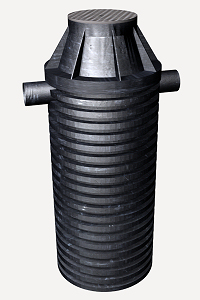

Buzón drenante prefabricado, de polietileno de alta densidad.

$ 1.603,26

Buzón drenante prefabricado de polietileno de alta densidad, de 1,5 m de altura y 1,00 m de diámetro exterior, con dos acometidas de 250 mm de diámetro, con cierre de marco y tapa de fundición carga de rotura 400 kN, instalado en calzadas de calles, incluyendo las peatonales, o zonas de estacionamiento colectivo para todo tipo de vehículos; sobre losa sobre relleno de 25 cm de espesor de concreto armado f'c=280 kg/cm² (4000 psi), clase de exposición F0 S1 P1 C1, tamaño máximo del agregado 25 mm (1" ASTM Nº 57), consistencia blanda ligeramente armada con malla electrosoldada tipo 6x6 2/2 de acero Grado 70. Incluso material para conexiones y remates y material elastómero para ajuste entre tapa y marco. El precio no incluye la excavación, las bombas de achique ni el relleno perimetral posterior con material de drenaje.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt10haf100knc

m³

Concreto f'c=280 kg/cm² (4000 psi), clase de exposición F0 S1 P1 C1, tamaño máximo del agregado 25 mm (1" ASTM Nº 57), consistencia blanda, premezclado, según ACI 318.

0,450

129,23

58,15

mt07ame120ii

m²

Malla electrosoldada tipo 6x6 2/2 de acero Grado 70, con varillas lisas espaciadas 15,24x15,24 cm de 6,65 mm de diámetro, según ASTM A 185 y ASTM A 497.

1,750

4,23

7,40

mt46pdp010k

Ud

Buzón drenante prefabricado de polietileno de alta densidad, de 1,5 m de altura total, compuesto por base plana; cuerpo de tubo ranurado corrugado de doble pared, serie SN-4, rigidez anular nominal 4 kN/m² y 1000 mm de diámetro exterior; cono de reducción; escalera de pates y dos acometidas de 250 mm de diámetro soldadas al cuerpo del buzón.

1,000

1.317,77

1.317,77

mt46tpr010q

Ud

Tapa circular con bloqueo mediante tres pestañas y marco de fundición dúctil de 850 mm de diámetro exterior y 100 mm de altura, paso libre de 600 mm, para pozo, carga de rotura 400 kN. Tapa revestida con pintura bituminosa y marco provisto de junta de insonorización de polietileno y dispositivo de seguridad.

1,000

155,74

155,74

Subtotal materiales:

1.539,06

2

Mano de obra

mo020

h

Albañil.

1,183

17,13

20,26

mo113

h

Peón de albañilería.

1,183

10,57

12,50

Subtotal mano de obra:

32,76

3

Herramientas

%

Herramientas

2,000

1.571,82

31,44

Coste de mantenimiento decenal: $ 80,16 en los primeros 10 años.

Costos directos (1+2+3):

1.603,26

CONCEPTO DE OBRA ASD025: BUZÓN DRENANTE PREFABRICADO, DE POLIETILENO DE ALTA DENSIDAD.

CARACTERÍSTICAS TÉCNICAS

Buzón drenante prefabricado de polietileno de alta densidad, de 1,5 m de altura y 1,00 m de diámetro exterior, con dos acometidas de 250 mm de diámetro, con cierre de marco y tapa de fundición carga de rotura 400 kN, instalado en calzadas de calles, incluyendo las peatonales, o zonas de estacionamiento colectivo para todo tipo de vehículos; sobre losa sobre relleno de 25 cm de espesor de concreto armado f'c=280 kg/cm² (4000 psi), clase de exposición F0 S1 P1 C1, tamaño máximo del agregado 25 mm (1" ASTM Nº 57), consistencia blanda ligeramente armada con malla electrosoldada tipo 6x6 2/2 de acero Grado 70. Incluso material para conexiones y remates y material elastómero para ajuste entre tapa y marco.

CRITERIO DE MEDICIÓN EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LOS CONCEPTOS DE OBRA

FASES DE EJECUCIÓN.

Replanteo. Colocación de la malla electrosoldada. Vaciado y compactación del concreto en formación de losa sobre relleno. Montaje. Conexionado de los ramales colectores al buzón. Colocación de marco, tapa de registro y accesorios. Comprobación de su correcto funcionamiento.

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá frente a golpes, en especial durante el relleno y compactación de agregados, y frente al tráfico pesado.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.

CRITERIO DE VALORACIÓN ECONÓMICA

El precio no incluye la excavación, las bombas de achique ni el relleno perimetral posterior con material de drenaje.
