IGD105

Ud

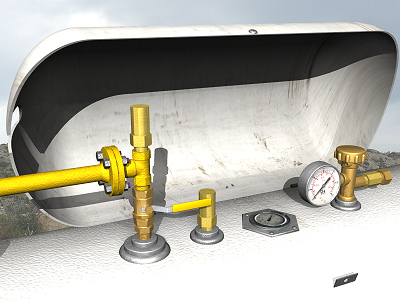

Boca de carga desplazada.

$ 745,42

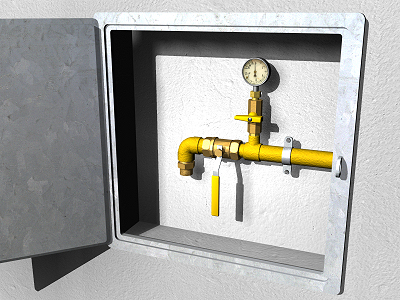

Boca de carga desplazada de acero, de 1 1/2" (40 mm) compuesta por valvulería, manómetro y accesorios de conexión, alojada en hornacina con marco y puerta. Incluso material auxiliar para montaje y sujeción a la obra, accesorios y piezas especiales, marco y puerta de registro de poliéster, cerradura de triángulo y lengüetas para candado. El precio no incluye la formación de la hornacina ni la colocación del marco y la puerta.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt43acv150

Ud

Boca de carga de latón con clapeta, con rosca cónica NPT de 1 1/4" de diámetro.

1,000

36,77

36,77

mt43acv100d

Ud

Llave de esfera de acero inoxidable con mando de palanca, con rosca cilíndrica GAS hembra-hembra de 1 1/2" de diámetro, PN=56 bar.

2,000

234,20

468,40

mt08tan330f

Ud

Material auxiliar para montaje y sujeción a la obra de las tuberías de acero, de 1 1/2" DN 40 mm.

0,600

1,28

0,77

mt08tan010fm

m

Tubo de acero negro, con soldadura longitudinal por resistencia eléctrica, serie M, de 1 1/2" DN 40 mm de diámetro y 3,2 mm de espesor, con el precio incrementado el 60% en concepto de accesorios y piezas especiales.

0,600

16,93

10,16

mt43acv090a

Ud

Llave de esfera de latón con mando de palanca, con rosca cilíndrica GAS hembra-hembra de 1/4" de diámetro, PN=30 bar, acabado cromado.

1,000

9,67

9,67

mt43www050

Ud

Manómetro de acero inoxidable con baño de glicerina y diámetro de esfera de 60 mm, con toma vertical, para montaje roscado de 1/4", escala de presión de 0 a 40 bar.

1,000

15,17

15,17

mt43acv200

Ud

Válvula de seguridad de latón, con rosca cónica NPT de 3/4" de diámetro.

1,000

45,07

45,07

mt43acv250

Ud

Acoplamiento de latón hembra-macho con tuerca, para boca de carga, con rosca trapezoidal ACME de 1 3/4" de diámetro y rosca cónica NPT de 1" de diámetro.

1,000

28,33

28,33

mt43www060

Ud

Marco y puerta de poliéster de 350x485 mm, con cerradura de triángulo y lengüetas para candado.

1,000

58,23

58,23

Subtotal materiales:

672,57

2

Mano de obra

mo010

h

Gasfitero.

2,038

17,61

35,89

mo109

h

Principiante de gasfitero.

2,038

10,96

22,34

Subtotal mano de obra:

58,23

3

Herramientas

%

Herramientas

2,000

730,80

14,62

Coste de mantenimiento decenal: $ 67,09 en los primeros 10 años.

Costos directos (1+2+3):

745,42

CONCEPTO DE OBRA IGD105: BOCA DE CARGA DESPLAZADA.

CARACTERÍSTICAS TÉCNICAS

Boca de carga desplazada de acero, de 1 1/2" (40 mm) compuesta por valvulería, manómetro y accesorios de conexión, alojada en hornacina con marco y puerta. Incluso material auxiliar para montaje y sujeción a la obra, accesorios y piezas especiales, marco y puerta de registro de poliéster, cerradura de triángulo y lengüetas para candado.

CRITERIO DE MEDICIÓN EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LOS CONCEPTOS DE OBRA

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá frente a golpes y salpicaduras.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.

CRITERIO DE VALORACIÓN ECONÓMICA

El precio no incluye la formación de la hornacina ni la colocación del marco y la puerta.
