QAB012

m²

Cubierta plana transitable, no ventilada, con solado fijo, impermeabilización mediante láminas de PVC.

$ 97,14

Cubierta plana transitable, no ventilada, con solado fijo, tipo invertida, pendiente del 1% al 5%, para tráfico peatonal privado, compuesta de: formación de pendientes: arcilla expandida de 350 kg/m³ de densidad, vertida en seco y consolidada en su superficie con lechada de cemento, con espesor medio de 10 cm; capa separadora bajo impermeabilización: geotextil no tejido compuesto por fibras de poliéster unidas por agujeteado, con una resistencia a la tracción longitudinal de 4,2 kN/m, una resistencia a la tracción transversal de 4,2 kN/m, resistencia CBR a punzonamiento 0,8 kN y una masa superficial de 300 g/m²; impermeabilización monocapa no adherida: lámina impermeabilizante flexible de PVC-P (fv), de 1,2 mm de espesor, con armadura de velo de fibra de vidrio, fijada en solapes y bordes mediante soldadura termoplástica; capa separadora bajo aislamiento: geotextil no tejido compuesto por fibras de poliéster unidas por agujeteado, con una resistencia a la tracción longitudinal de 4,2 kN/m, una resistencia a la tracción transversal de 4,2 kN/m, resistencia CBR a punzonamiento 0,8 kN y una masa superficial de 300 g/m²; aislamiento térmico: panel rígido de poliestireno extruido, de superficie lisa y mecanizado lateral a media madera, de 40 mm de espesor, resistencia a compresión >= 300 kPa; capa separadora bajo protección: geotextil no tejido compuesto por fibras de poliéster unidas por agujeteado, con una resistencia a la tracción longitudinal de 2 kN/m, una resistencia a la tracción transversal de 2 kN/m, resistencia CBR a punzonamiento 0,4 kN y una masa superficial de 200 g/m²; capa de protección: baldosas de gres rústico 20x20 cm colocadas en capa fina con adhesivo cementoso normal, C1 gris, sobre capa de regularización de mortero de cemento, confeccionado en obra, dosificación 1:6, rejuntadas con mortero de juntas cementoso con resistencia elevada a la abrasión y absorción de agua reducida, CG2, para junta abierta (entre 3 y 15 mm), con la misma tonalidad de las piezas.

Descompuesto

Ud

Descomposición

Rend.

Precio unitario

Precio partida

mt04lvc010c

Ud

Ladrillo cerámico hueco doble, para revestir, 24x11,5x9 cm.

4,000

0,26

1,04

mt01arl030

m³

Arcilla expandida, de 350 kg/m³ de densidad y granulometría comprendida entre 8 y 16 mm, suministrada en sacos.

0,100

78,67

7,87

mt09lec020b

m³

Lechada de cemento 1/3 CEM II/B-P 32,5 N.

0,010

138,96

1,39

mt16pea020b

m²

Panel rígido de poliestireno expandido, mecanizado lateral recto, de 20 mm de espesor, resistencia térmica 0,55 m²K/W, conductividad térmica 0,036 W/(mK), para junta de dilatación.

0,010

2,70

0,03

mt08aaa010a

m³

Agua.

0,016

1,98

0,03

mt01arg005a

t

Arena de cantera, para mortero preparado en obra.

0,130

23,80

3,09

mt08cem000h

kg

Cemento gris en sacos.

20,000

0,19

3,80

mt14gsa020d

m²

Geotextil no tejido compuesto por fibras de poliéster unidas por agujeteado, con una resistencia a la tracción longitudinal de 4,2 kN/m, una resistencia a la tracción transversal de 4,2 kN/m, una apertura de cono al ensayo de perforación dinámica según ISO 13433 inferior a 15 mm, resistencia CBR a punzonamiento 0,8 kN y una masa superficial de 300 g/m².

2,100

3,14

6,59

mt15dan010j

m²

Lámina impermeabilizante flexible de PVC-P (fv), de 1,2 mm de espesor, con armadura de velo de fibra de vidrio.

1,050

12,85

13,49

mt15dan020b

m

Perfil colaminado de lámina de acero y PVC-P, plano, para remate de impermeabilización en los extremos de las láminas de PVC-P y en encuentros con elementos verticales.

0,400

5,64

2,26

mt16pxa010ab

m²

Panel rígido de poliestireno extruido, de superficie lisa y mecanizado lateral a media madera, de 40 mm de espesor, resistencia a compresión >= 300 kPa, resistencia térmica 1,2 m²K/W, conductividad térmica 0,034 W/(mK), Euroclase E de reacción al fuego, con código de designación XPS-EN 13164-T1-CS(10/4)300-DLT(2)5-DS(TH)-WL(T)0,7--FT2.

1,050

10,22

10,73

mt14gsa020c

m²

Geotextil no tejido compuesto por fibras de poliéster unidas por agujeteado, con una resistencia a la tracción longitudinal de 2 kN/m, una resistencia a la tracción transversal de 2 kN/m, una apertura de cono al ensayo de perforación dinámica según ISO 13433 inferior a 27 mm, resistencia CBR a punzonamiento 0,4 kN y una masa superficial de 200 g/m².

1,050

2,09

2,19

mt09mcr021g

kg

Adhesivo cementoso normal, C1, color gris.

4,000

0,46

1,84

mt18bcr010pAb800

m²

Baldosa cerámica de gres rústico 20x20 cm, $ 8,00/m².

1,050

10,58

11,11

mt18rcr010a300

m

Zócalo cerámico de gres rústico, 7 cm, $ 3,00/m.

0,400

3,97

1,59

mt09mcr070a

kg

Mortero de juntas cementoso con resistencia elevada a la abrasión y absorción de agua reducida, CG2, para junta abierta entre 3 y 15 mm.

0,300

1,31

0,39

mq06hor010

h

Concretera.

0,056

2,22

0,12

mo019

h

Albañil.

0,346

12,79

4,43

mo111

h

Peón de albañilería.

1,016

8,08

8,21

mo028

h

Aplicador de láminas impermeabilizantes.

0,189

12,79

2,42

mo065

h

Principiante de aplicador de láminas impermeabilizantes.

0,189

8,41

1,59

mo053

h

Montador de aislamientos.

0,052

13,22

0,69

mo099

h

Principiante de montador de aislamientos.

0,052

8,41

0,44

mo022

h

Colocador de pisos.

0,419

12,79

5,36

mo059

h

Principiante de colocador de pisos.

0,209

8,41

1,76

%

Medios auxiliares

2,000

92,46

1,85

%

Costes indirectos

3,000

94,31

2,83

Coste de mantenimiento decenal: $ 32,06 en los primeros 10 años.

Total:

97,14

UNIDAD DE OBRA QAB012: CUBIERTA PLANA TRANSITABLE, NO VENTILADA, CON SOLADO FIJO, IMPERMEABILIZACIÓN MEDIANTE LÁMINAS DE PVC.

MEDIDAS PARA ASEGURAR LA COMPATIBILIDAD ENTRE LOS DIFERENTES PRODUCTOS, ELEMENTOS Y SISTEMAS CONSTRUCTIVOS QUE COMPONEN LA UNIDAD DE OBRA.

Se prestará especial atención a las incompatibilidades de uso que se especifican en las fichas técnicas de los diferentes elementos que pudieran componer la cubierta (soporte resistente, formación de pendientes, aislamiento térmico, impermeabilización y capas separadoras).

CARACTERÍSTICAS TÉCNICAS

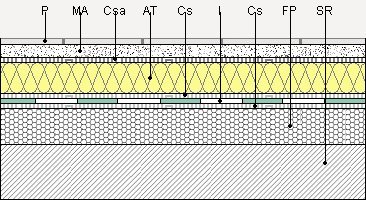

Formación de cubierta plana transitable, no ventilada, con solado fijo, tipo invertida, pendiente del 1% al 5%, para tráfico peatonal privado, compuesta de los siguientes elementos: FORMACIÓN DE PENDIENTES: mediante encintado de limatesas, limahoyas y juntas con maestras de ladrillo cerámico hueco doble y capa de 10 cm de espesor medio a base de arcilla expandida de 350 kg/m³ de densidad, vertida en seco y consolidada en su superficie con lechada de cemento, proporcionando una resistencia a compresión de 1 MPa y con una conductividad térmica de 0,087 W/(mK); acabado con capa de regularización de mortero de cemento, confeccionado en obra, dosificación 1:6 de 4 cm de espesor, fratasada y limpia; CAPA SEPARADORA BAJO IMPERMEABILIZACIÓN: geotextil no tejido compuesto por fibras de poliéster unidas por agujeteado, con una resistencia a la tracción longitudinal de 4,2 kN/m, una resistencia a la tracción transversal de 4,2 kN/m, una apertura de cono al ensayo de perforación dinámica según ISO 13433 inferior a 15 mm, resistencia CBR a punzonamiento 0,8 kN y una masa superficial de 300 g/m²; IMPERMEABILIZACIÓN: tipo monocapa, no adherida, formada por una lámina impermeabilizante flexible de PVC-P (fv), de 1,2 mm de espesor, con armadura de velo de fibra de vidrio, colocada suelta sobre la capa separadora, fijada en solapes mediante soldadura termoplástica, y en los bordes soldada a perfiles colaminados de lámina metálica y PVC-P; CAPA SEPARADORA BAJO AISLAMIENTO: geotextil no tejido compuesto por fibras de poliéster unidas por agujeteado, con una resistencia a la tracción longitudinal de 4,2 kN/m, una resistencia a la tracción transversal de 4,2 kN/m, una apertura de cono al ensayo de perforación dinámica según ISO 13433 inferior a 15 mm, resistencia CBR a punzonamiento 0,8 kN y una masa superficial de 300 g/m²; AISLAMIENTO TÉRMICO: panel rígido de poliestireno extruido, de superficie lisa y mecanizado lateral a media madera, de 40 mm de espesor, resistencia a compresión >= 300 kPa, resistencia térmica 1,2 m²K/W, conductividad térmica 0,034 W/(mK); CAPA SEPARADORA BAJO PROTECCIÓN: geotextil no tejido compuesto por fibras de poliéster unidas por agujeteado, con una resistencia a la tracción longitudinal de 2 kN/m, una resistencia a la tracción transversal de 2 kN/m, una apertura de cono al ensayo de perforación dinámica según ISO 13433 inferior a 27 mm, resistencia CBR a punzonamiento 0,4 kN y una masa superficial de 200 g/m²; CAPA DE PROTECCIÓN: Piso de baldosas de gres rústico (pisos para tránsito peatonal medio con uso exterior), 20x20 cm colocadas en capa fina con adhesivo cementoso normal, C1 sin ninguna característica adicional, color gris, sobre una capa de regularización de mortero de cemento, confeccionado en obra, dosificación 1:6, de 4 cm de espesor, rejuntadas con mortero de juntas cementoso con resistencia elevada a la abrasión y absorción de agua reducida, CG2, para junta abierta (entre 3 y 15 mm), con la misma tonalidad de las piezas. Incluso parte proporcional de crucetas de PVC, fajeado de juntas y puntos singulares, formación y sellado de juntas de piso y perimetrales, y limpieza final.

CRITERIO DE MEDICIÓN EN PROYECTO

Superficie medida en proyección horizontal, según documentación gráfica de Proyecto, desde las caras interiores de los antepechos o petos perimetrales que la limitan.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá la cubierta de cualquier acción mecánica no prevista en el cálculo, hasta que se proceda a la ejecución de su capa de protección, no recibiéndose ningún elemento que pueda perforar la impermeabilización.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá, en proyección horizontal, la superficie realmente ejecutada según especificaciones de Proyecto, desde las caras interiores de los antepechos o petos perimetrales que la limitan.
