IUS090

Ud

Tragante de concreto en sitio.

$ 285,46

Tragante en calzada con poceta de clapeta, construido con concreto, de 25x45x80 cm.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt01arr010c

t

Grava de cantera, de 60 a 90 mm de diámetro.

0,083

9,46

0,79

mt08epr040

Ud

Cimbra recuperable de lámina metálica para formación de tragante de sección rectangular.

0,100

247,28

24,73

mt10hmf100anc

m³

Concreto simple f'c=210 kg/cm² (3000 psi), clase de exposición F0 S0 P0 C0, tamaño máximo del agregado 25 mm (1" ASTM Nº 57), consistencia plástica, premezclado, según ACI 318.

0,180

120,14

21,63

mt04lma010b

Ud

Ladrillo cerámico macizo de elaboración mecánica para revestir, 25x12x5 cm.

8,000

0,33

2,64

mt08aaa010a

m³

Agua.

0,006

2,03

0,01

mt01arg005a

t

Arena de cantera, para mortero preparado en obra.

0,030

23,54

0,71

mt08cem000h

kg

Cemento gris en sacos.

9,000

0,19

1,71

mt08adt010

kg

Aditivo hidrófugo para impermeabilización de morteros u concretos.

0,180

1,62

0,29

mt11poc010

Ud

Poceta prefabricada de poliuretano de 45x23x40 cm, incluso clapeta de aluminio anodizado de 13,5x13,5 cm.

1,000

148,57

148,57

mt11rej010e

Ud

Marco y rejilla de fundición dúctil, carga de rotura 250 kN, proyectable y provista de cadena de seguridad, de 450x250 mm, para tragante, incluso revestimiento de pintura bituminosa y relieves antideslizantes en la parte superior.

1,000

50,40

50,40

mt01arr010a

t

Grava de cantera, de 19 a 25 mm de diámetro.

0,516

9,46

4,88

Subtotal materiales:

256,36

2

Equipo y maquinaria

mq06hor010

h

Concretera.

0,015

1,80

0,03

Subtotal equipo y maquinaria:

0,03

3

Mano de obra

mo041

h

Albañil de obra civil.

1,678

8,23

13,81

mo087

h

Principiante de albañilería de obra civil.

1,857

5,20

9,66

Subtotal mano de obra:

23,47

4

Herramientas

%

Herramientas

2,000

279,86

5,60

Coste de mantenimiento decenal: $ 14,27 en los primeros 10 años.

Costos directos (1+2+3+4):

285,46

CONCEPTO DE OBRA IUS090: TRAGANTE DE CONCRETO EN SITIO.

CARACTERÍSTICAS TÉCNICAS

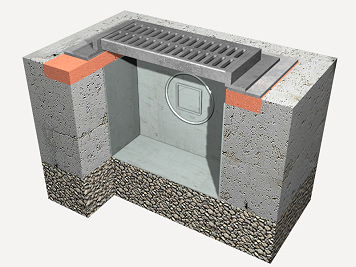

Formación de tragante en calzada construido con concreto simple f'c=210 kg/cm² (3000 psi), clase de exposición F0 S0 P0 C0, tamaño máximo del agregado 25 mm (1" ASTM Nº 57), consistencia plástica, de 25x45x80 cm, realizado sobre cama de asiento de material granular de 20 cm de espesor, con poceta prefabricada de poliuretano de 45x23x40 cm incluida la clapeta de aluminio anodizado de 13,5x13,5 cm y rejilla de fundición dúctil normalizada, carga de rotura 250 kN, compatible con superficies de adoquín, concreto o asfalto en caliente, proyectable y de seguridad, con marco de fundición del mismo tipo, enrasada al pavimento. Incluso colocación y retirada de cimbra recuperable de lámina metálica. Totalmente instalado y conexionado a la red general de desagüe, incluyendo el relleno del trasdós con material granular y sin incluir la excavación.

CRITERIO DE MEDICIÓN EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LOS CONCEPTOS DE OBRA

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá frente a obturaciones y tráfico pesado.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.
